测PFC，测高压直流电源，没负载，好恼火，商业的太贵，于是我决定自己做了，目标是能用，不容易坏！

采用2-500v 8A 200W直流电源模块设计，功能CC和CV（理论上CR和CP软件上是可以模拟的，后期有必要再加上去）

V1版中遇到很多问题，例如硬件乘法器的问题，主控制结构的逻辑问题，好在V1版验证了散热片能力，200w还行（虽然那个散热片不是很好，但是淘宝中比较理想的了，效果更好的，这个只有自己开模了）

目前更新的V2版，改进了V1版的错误，并升级了通信改为隔离CAN通信，这样后续，并机运行就简单许多了。

第一部分正是开始

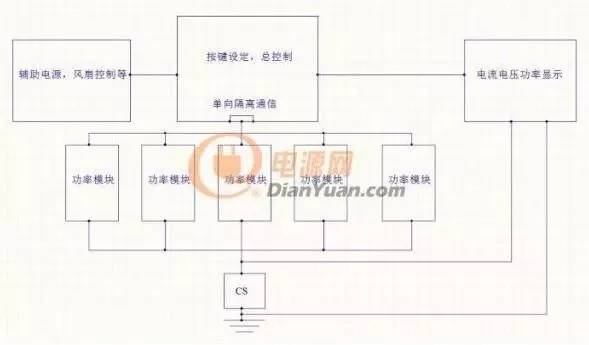

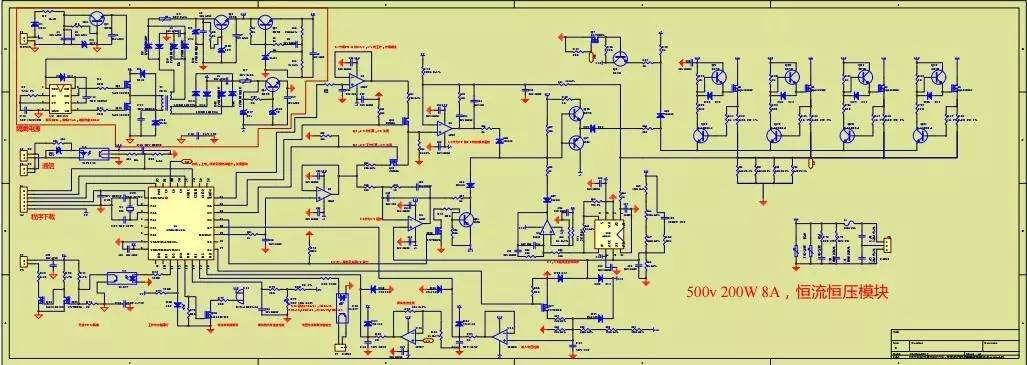

原理图还没画，也就这几天了。先上个总的结构图：

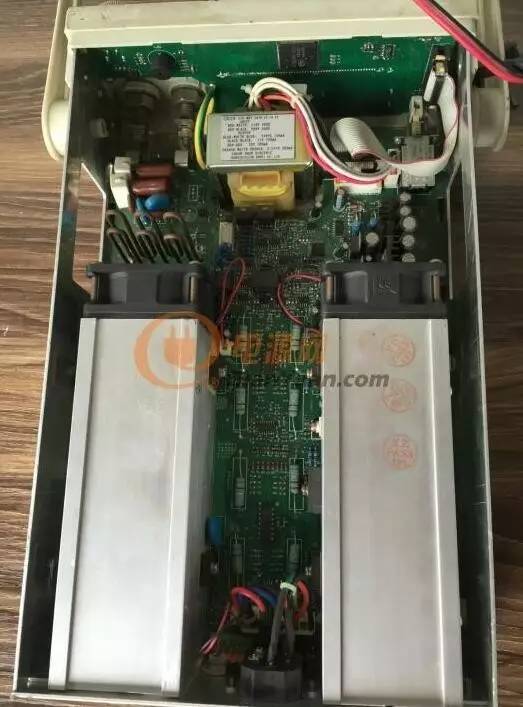

只要是500v的负载都贵，精度其实老化并不需要太精确，只是要不容易坏，美尔诺这个牌子，还是可以，拆了，看了下里面的结构，并没有使用多昂贵的器件，最贵的应该是里面有个50块的dac了，具体电路就没分析了，看了下散热结构，应该是60*60*200的150w散热，所以后面搞散热片的时候，就这么办！

更新了关机电路，把单片机通信速度提高了110k，确定了散热结构，原理图暂时不更新了，等pcb画完了在更新吧，基本是边画边改。

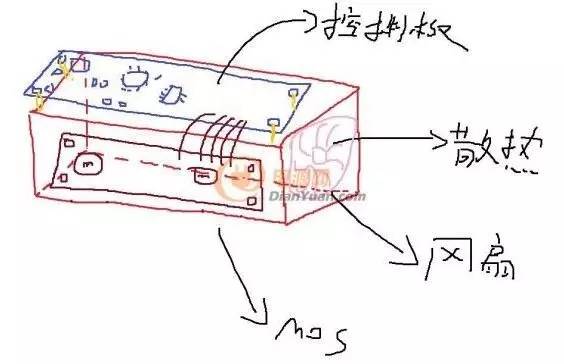

打算用的结构

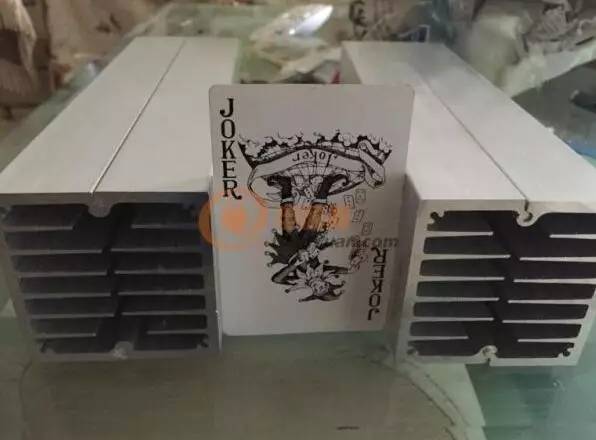

首样用的散热片

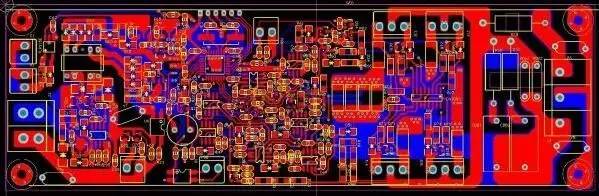

PCB总算是连通了，单片机采集了电压电流，目的是此模块，稍微加个简单的显示板就是一个恒流恒压的200w直流电源电子负载了。后续优化PCB后，在整理原理图。

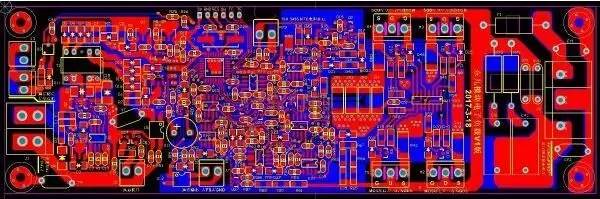

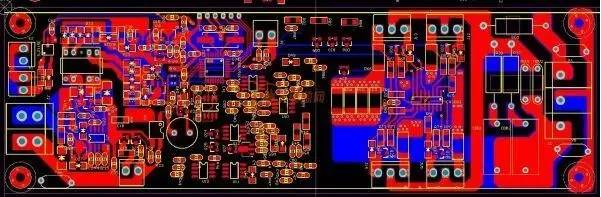

PCB已经绘制完成，丝印对应原理图，把2侧安装mos的板子一画就可以打样了拉！

画了散热片2边的mos小板，在此，基本大体的PCB就已经完成了，至于面板，这个不慌，先把模块调试OK了在画也不晚，明天整理BOM，就开始买元件了！

软件，这个要同学帮忙写了，一共有2个板子，一个模块本身的单片机，还有个人机界面的单片机，假如，假如后期，效果好，可能还要写个上位机

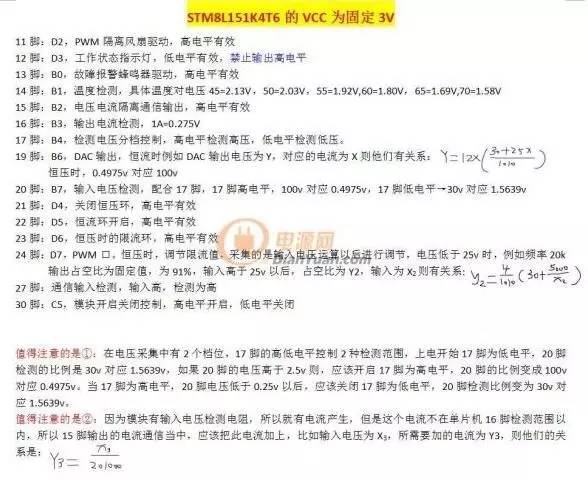

目前模块上的单片机，初始版本的流程图已经写完，待同学，写出来以后，变调试变改了，可以说一下后面的人机界面，那个面板打算采样有线usb键盘作为按键，3.5寸的TFT作为显示，目前有线usb已经调试完毕！

板子已回来，打样以后，有吧板子修改了下，通信输出改到了28脚，光耦换成了高速的，通信端子换成了2.54的，可惜昨晚同学写程序的发现控制风扇的脚和pwm转DAC的脚pwm通道重合了，这个只有稍微PCB实物调试改一下了，小板部分，也要割线，在mos的s级串二极管做防反接，还有一部分元器件没到，到了以后就开始焊接调试了。

板子开始调试：

第一步肯定是调试电源诺，好消息是，能工作，坏消息是变压器变比设计错了。

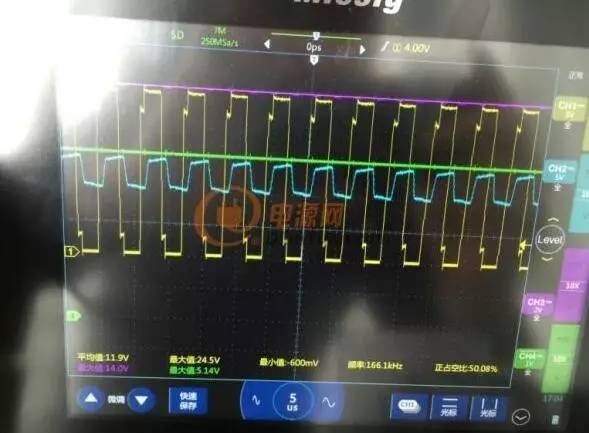

4通道的示波器确实要方便一些，一次性测完，今天就到这里了，明天把变压器拆掉，重新绕一个在带载测试了

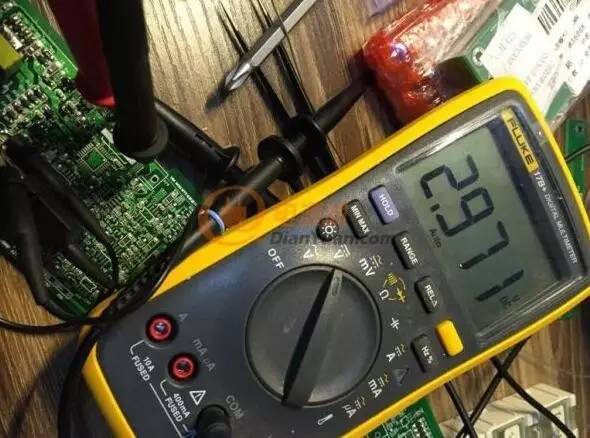

3v作为基准源，也是单片机的供电，前面输入选LLC作为电源，看起来是明智的选择，纹波毛刺小！

今天改了下变压器，手里也没这么细的线，就将就原来的线拆了在绕，初级15圈，12v输出19圈，负5v输出8圈，但是手里没有普通磁芯，只有高导的磁芯，有忘记磨了，所以变压器初级电感有点大，500uh的样子，漏感还是一样的小0.65uh，但是，但是，这并不是说不能工作，焊接上去以后，12v 带100个ma。

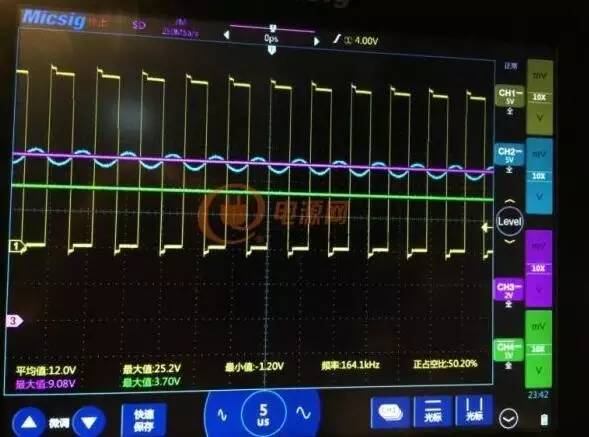

不是全部软开关，有一点硬，这个要是装普通的磁芯应该就好了，谐振电容波形有点不正常，这个是漏感太小了，开关频率远远低于谐振频率导致的，但是，他还是能工作，那基本电源算是没多少问题了。

今天朋友介绍了个活，比起电子负载，还是先回点血吧，所以更新暂时停止了。

其他的案子打板去了，这2天焊接了一块，先调试着。

这不调试不知道，错误那是相当的多，哈哈哈哈哈哈哈哈哈哈哈哈哈

1：买的10块钱AD633是个假的，上电就发热，都把辅助电源拖保护了，花了几十个大洋搞了个正品，先鲁上去测试完在说。

2：板子原理性设计错误2处，一个是上电关机电路的三极管应该是个Pmos，AD633输入的电流信号，没有用放大以后的，导致ad633就不能起到作用，这个飞个线，先调着

3：关机电路和运放的下拉电路中电阻阻值使用错误，这个不知道当时计算的时候是怎么算的，，，，，，

4：单片机风扇控制的pwm通道和CV恒压时的pwm通道用重复了，好在管脚近，好改

还有些即将要处理的问题：

1，如OP07因为电压斜率很低，所以mos关断的时候，时间很长

2：过功率保护电路部分的环路设计，这个估计调试要画些时间

V2版肯定是要的了，至于还有啥问题，随着更新慢慢发现了，争取把模块做的扎实些，不那么容易坏

新买了一家15块钱的AD633，哎，不知道是真的还是假的，原装正品的AD633报价基本在30左右一颗，那样模块成本会非常之高，15块心里感觉还能勉强接受，如果这个是假的，那可能要考虑用分立运放加三极管搭个乘法器了，如果搭建的乘法器不行，那就直接换高速DSP做纯软件控制的模块把，总之不管怎么鲁，用多长时间，定是要鲁个出来！

今天打了半天的螺丝孔，总算是先装了一台样机，防反接的二极管先割线焊接上去，虽然一开始焊接反了。

散热片打完以后，有很多东西需要测试，首先是先测试CC和CV的环路，然后测试散热片本身和风扇配合，在200w功率下的升温情况（楼主去年放血买了个热成像，这个可以测试mos和散热片之间的热阻了）

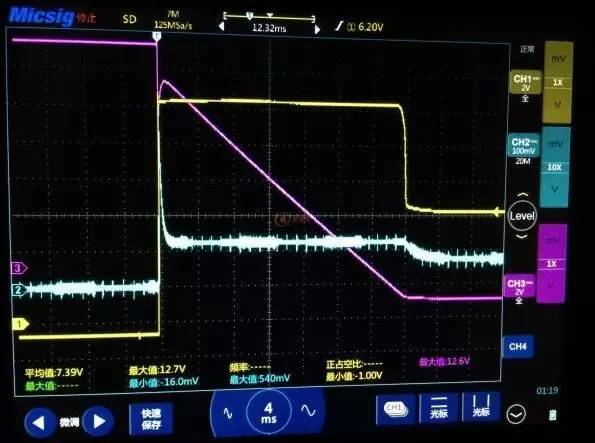

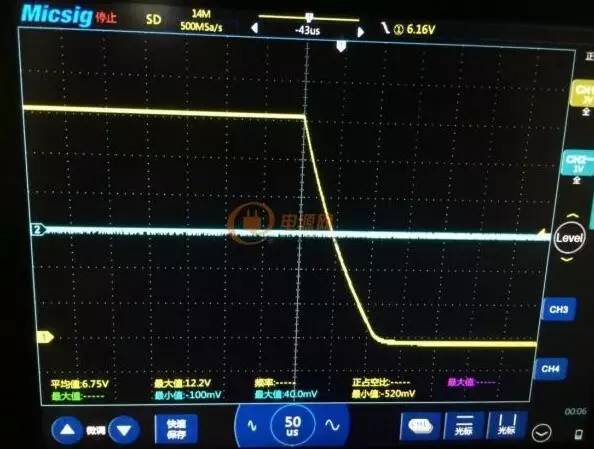

首先是测试cc的环路，具体步骤是屏蔽CV和单片机控制，先给cc运放设定一个恒流值，模块通入可控电源，手动开机模块，得到如下波形

--黄色是一个mos管的驱动，粉色是cc运放的输出，蓝色是0.025欧电阻的波形（通道多就是好，哈哈哈）

上面的波形可以看到，运放检测到电流过大的时候，电压开始下降，那么下降的速度就是环路的速度了，这明显是太慢了（主要就是调试这个块和慢和稳定的关系）

当然还能看到电流在开机的一瞬间过冲的很厉害，这个问题呐，可以通过单片机程序配合，输出相应的时序关系，先关闭CC运放，在打开模块的开关，最后给运放的参考电压慢慢上升，做一个软启动的作用，这样应该就能有效的解决电流过冲的问题。

上面显示的问题很多，好消息还是有的，用三极管均流mos电流的效果是非常好的，恒流3a，4个mos的电流误差在30ma左右，这里面还包含了检测电阻本身的误差，所以这个值得赞一个！
