1、以前对DC-DC懂得少，而且一般直流稳压电源芯片小，还有一堆外围，手焊很麻烦，就觉得三端稳压器碉堡了啊，一个就能得到想要的电压啊，有木有。然后就各种用三端稳压器。那玩意效率奇低，功率稍微上去一点就发热很厉害，有些时候还得不到想要的电压，高了的话就串联几个二极管，靠管压降消耗多余电压。。。现在想起来都觉得蠢哭了

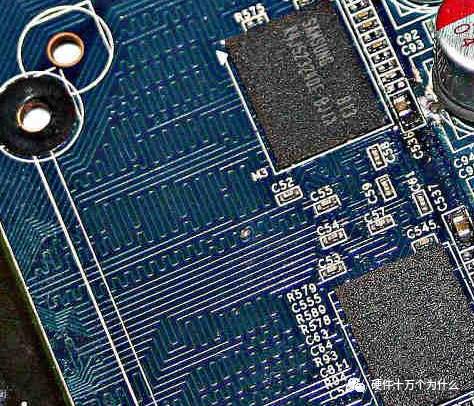

2、当时刚工作，我问一个比我年长的工程师：为什么别人的直流稳压电源电路板上面有蛇形走线？

       他也是很懵逼的回答我：不知道啊，估计是为了防止信号辐射出去干扰其他信号。。。因为都是高速的信号，所以速率越高越容易辐射。。。。（这个答案自然是错误的）

       于是，我闹了个笑话：把一个FPGA的直流稳压电源电路板上面速率最高的信号（时钟）走了蛇形走线。

       却不知道别人走蛇形走线，是为了时序，而走到约束的长度而不得不走蛇形走线。

3、当年直流稳压电源电路板很多插装器件，拆卸的时候很费事，没有吸锡器。于是用烙铁先把器件拆下来，然后，用嘴巴把插装孔里面的焊锡吹掉。结果一个不小心：烫到嘴。。。。

4、当年调运放老削波，不知道为什么。。。。于是尝试把运放的正负直流稳压电源调高，看是否削波。当把直流稳压电源从±5V调到±12V的时候，突然两声爆炸惊醒梦中人，铝电解电容耐压不够，爆炸了。。。。。

说说你设计直流稳压电源电路或者调试直流稳压电源电路时干过的搞笑的事情。

当年实验课焊板子锡不化，向实验老师投诉你这个东西有问题。老师要求检查电烙铁，就把烙铁头对着老师递过去了。有一次没看规格书，想当然地以为三端稳压芯片（贴片的那种）的散热极是接地的，直接把PCB上的散热极铺铜接地。实际上散热极是内部NPN调整管的集电极,一开始layout 遇到芯片的滤波电容，看原理图都排成一排，结果布板时也整整齐齐排一排，一根线串一串.1. 差分对信号正负搞反，还没有位置割线交叉，直接重来。

2. BGA直流稳压电源pin接了GND,割线再焊接BGA.

3. 封装做大了一号，5x5QFN 用了7x7的库，PCB

第一次用直流稳压电源，看到同事的一个直流稳压电源没放续流二极管，然后我以为直流稳压电源都不需要，然后就没放续流的管子，结果，一上电，烧了4个芯片。
