    充电机充电蓄电池报B1516电流传感器信号故障代码解决方案

    来源: 2017-7-1 9:22:53      点击:

    B1516的含义和出现的原因

    充电机充电蓄电池报B1516电流传感器信号故障代码解决方案

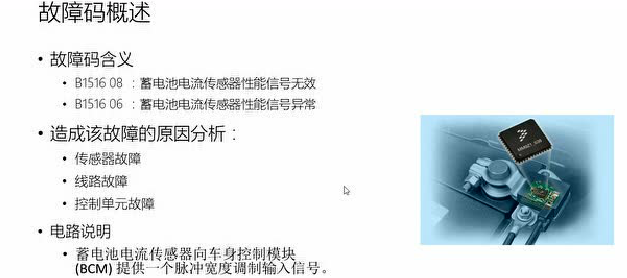

    B1516 08 :充电机充电蓄电池电流传感器性能信号无效;

    B1516 06 :充电机充电蓄电池电流传感器性能信号异常。


    造成该充电机充电蓄电池故障的原因分析:

    传感器充电机充电蓄电池故障

    线路充电机充电蓄电池故障

    控制单元充电机充电蓄电池故障


    充电机充电蓄电池电流传感器向车身控制模块(BCM) 提供一个脉冲宽度调制输入信号。


    B1516充电机充电蓄电池故障码检测机理


    1

    充电机充电蓄电池故障诊断码的条件

    车身控制模块检测到脉冲宽度调制输入信号的占空比小于4%或大于96% 持续33 秒钟。


    2

    充电机充电蓄电池故障码清除的条件

    当充电机充电蓄电池传感电流恢复到正常范围持续5 秒钟以上,清除当前充电机充电蓄电池故障诊断码。

    充电机充电蓄电池故障诊断码可使用充电机充电蓄电池故障诊断仪清除。


    B1516充电机充电蓄电池故障码处理思路


    1.、点火开关置于ON 位置并且断开充电机充电蓄电池电流传感器线束,测试电流传感器电源电压、线束侧和搭铁的电压。电压值应为5.0 伏。


    2、点火开关置于ON 位置并且断开充电机充电蓄电池电流传感器线束,测试电流传感器信号电路、线束侧和搭铁的电压。电压值应为5.0 伏。


    3、点火开关置于ON 位置并且断开充电机充电蓄电池电流传感器线束,测试电流传感器电源电压和电流传感器低电平参考电压电路之间线束侧电压。电压值应为5.0 伏。


    4、如果所有电路测试都正常,则更换充电机充电蓄电池电流传感器。
