    充电机充电电池系统浸水安全分析

    来源： 2017-6-29 12:01:50      点击：

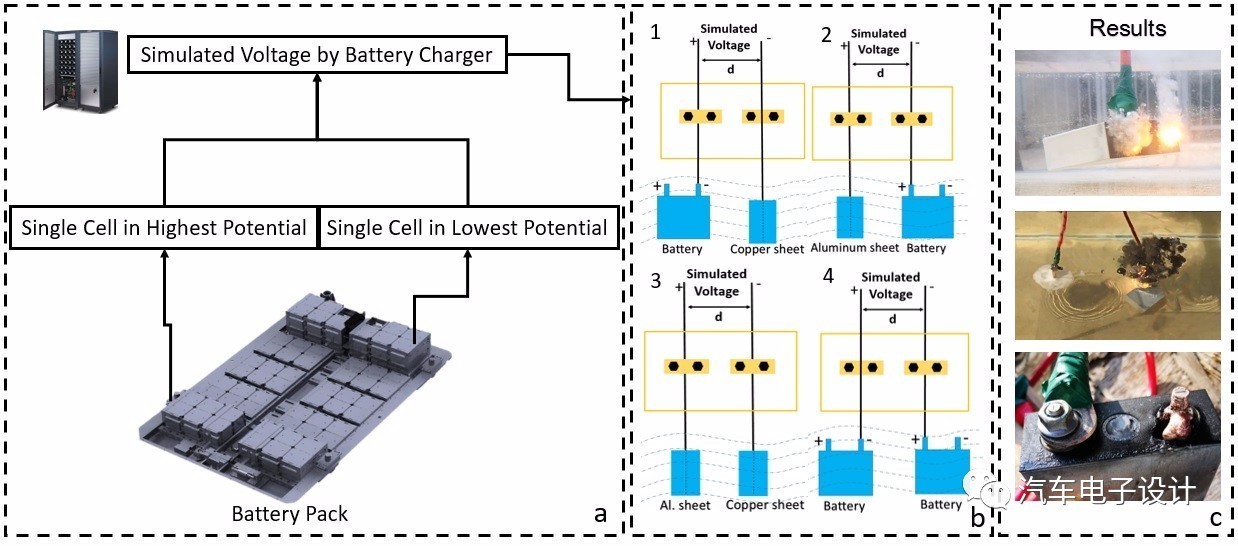

    之前在充电机充电锂电池安全会议上有探讨了这个《Preliminary Study on the Safety of a Lithium Ion Battery Pack under Water Immersion》

    充电机充电电池系统浸水安全分析

    其机理可以等这篇文章出来细究，简单来说，就是充电机充电电池系统在浸水之后由于电解水的反应，产气。在某些连接气体的运动产生通断，使得连接的地方产生了电弧。

    如果在全部浸水之后，其实也不是什么大问题，电弧可能使得充电机充电电池起火，最主要的是在接触器两端正负极间距比较近的时候，来点气泡就比较危险

    还有整个集中式BMS采样汇集处，这些在盐水里面就形成了比较近的回路

    接触器正负极

    BMS高压采样段正负极

     在模组汇集充电机电压的CMU部分，也同样存在着这样的问题，特别是在ASIC采样芯片内部形成直接的软短路通路，使得电芯直接由着线路对整个泄放路径进行了放电。

    从溶液角度来看，某些酸雨和沿海地区的雨水也会引起反应

    从间距角度来看，这个结果需要考虑一下

      不过我们是真需要自己做一些实验来防止后期IP67可能失效，或者更严重的部分渗水的情况发生，这时候充电机充电电池没有浸没，整个事情会更严重。电动汽车当船开，前提至少需要加入额外的IP67的气密性检测，或者加入额外的感知水的传感器才行。要是盐水进去了，还继续开，这事我们要商量和评估下。

    参考文章：

    1）之前写的一篇文章也可以看一下电动汽车的海水浸没实验

    2）具体细节，可以阅读论文《Preliminary Study on the Safety of a Lithium Ion Battery Pack Under Water Immersion》
