产品简介 电力专用逆变电源针对我国电力局、变电站、发电厂及大型场馆机房等电力系统的要求而精心开发设计的第三代智能型专用工频逆变电源，以满足电力领域各个应用环境对供电电源高品质和高可靠性的要求，并适用于一切对电源干扰敏感，需要可靠、净化的不间断正弦波交流输出系统。 该电力逆变电源系统采用CPU全面控制技术、SPWM脉宽调制技术、IGBT功率模块以及输出隔离变压器，使逆变电源的输出为一稳频稳压、滤除杂讯、对断电、高低压、浪涌、舜变、尖峰等电力异常状况能做出准确的反映与处理、不受电网波动干扰、低失真度的纯净正弦波电源，具有带载能力强，设备兼容性好、直流输入电压范围宽等特点，极大地满足各种用电环境的需求；同时改电力专用逆变器还具有输入接反保护、输入欠压保护、输入过压保护、输出过载保护、输出短路保护等功能，输入电压范围极宽，提升了系统运行的稳定性、可靠性，可应用于各类复杂的电力环境；人性化的LCD液晶界面设计，使人机界面更洁净直观。电力专用逆变器主要功能是把直流电转换成交流电，其直流逆变主用还是交流旁路主用可以根据当地实际情况来确定，通过静态开关控制切换。 电力逆变器与PC间可通过RS232/RS485通讯接口进行通讯，让用户轻松地在终端机上随时观察到逆变器的工作状况、历史记录、及时对逆变器进行控制，同时可通过远程网络监控的功能，通过网络可对逆变器进行远程的、随时随地的监控与管理，真正做到无人职守功能，并可组成热备份系统，以提高系统可靠性。
电力逆变电源的主要组成部分 滤波模块：输入滤波器用于输入端直流电源中无用波形的滤除，得到一个稳定的直流电，再送入逆变器。输出滤波器主要是用于除交流谐波和干扰，使输出处于一个平稳的状态。 逆变模块：把直流电转换成交流电。 控制模块：控制逆变器电源跟随基准市电，并与其保持相同的相位和频率，自动调节，并使电源在规定的范围内，按照设定的保护定值运行。 显示设备：采用LCD液晶显示，准确反映设备运行状态及故障信息。 切换模块：旁路和逆变器输出进行自动切换。 输出隔离变压器：将逆变输出与直流屏电源隔离。 电力逆变电源主要为变电站，发电厂设计的一种不间断电源，主要用于电力远动、通讯、监控、事故照明等，也可以为发电厂交流润滑泵、交流风机、水泵等提供不间断电源。
产品特点 采用微处理器控制的SPWM技术，纯正弦波输出，波形纯净 采用工频隔离变压器设计，具有稳定性强，可靠性高，负载适应能力强，可带电容性、电感性、混合性负载 锁相同步，快速自动切换，可实现无人值守 具有输入过、欠压，输出过、欠压，过热，过载、短路等完善的保护功能
完善的人机界面设计，采用LCD液晶屏显示，显示各种状态
模块化,标准机架式设计，安装方便
电力逆变电源技术参数
型号
IDN1K
IDN2K
IDN3K
IDN5K
直流输入
额定容(KVA)
1
3
5
额定电压(VDC)
220
额定电流（A）
4
8
12
20
电压允许范围(VDC)
185-265V
交流 输入
电压范围(VAC)
220±15%
额定电流(A)
3.6
7.2
10.9
18.2
交流输出
额定容量(KVA)
2
额定功率(KW)
0.8
1.6
2.4
额定电压及频率
220VAC,50HZ
电压精度（V）
220V±2%
频率精度（HZ）
50±0.5
波形失真率（THD）（线性负载）
≤3%
动态响应 (负载0←→100%)
5%
功率因数（PF）
过载能力
150%,10秒
峰值系数(CF)
3:1
逆变效率(80%阻性负载)
90%
重量
15KG
20KG
38KG
45KG
工频隔离变压器输出
绝缘强度VAC(输入和输出)
2000
工作环境
噪音（1米）
≤50dB
使用环境温度
-10℃~+50℃
湿度
0~90%，不结露
使用海拔(m)
≤2000
保护功能
输入接反保护、输入欠压保护、输入过压保护、输出过载保护、输出短路保护

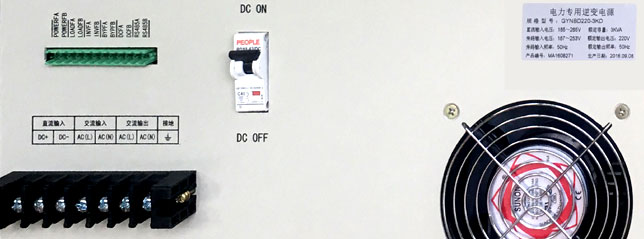

工作状态和接线方式说明
1、单独接市电 1）、当市电正常时，由市电经过滤波后向负载提供电源； 2、单独接直流电 1）、当直流电输入正常时，由直流经过内部逆变向负载提供纯正的交流电。 3、交直流同时输入 1）、交直流同时输入时，以交流输入主供优先，当交流输入异常或停电后，由直流逆变向负载供电。

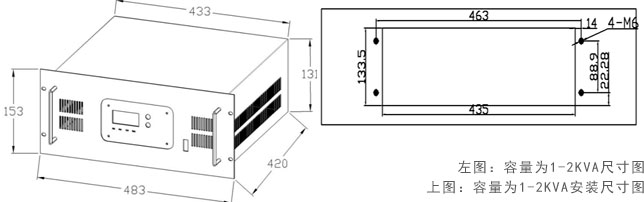

产品尺寸图和安装图
应用范围 广泛应用于电力系统远动、通讯、载波、监控、继电保护以及事故照明等......
