开关直流电源

更新：2015-5-15 18:28:37 点击：

品牌： xuxin
型号：

产品介绍

直流开关电源采用高频电力电子开关变换技术和多级闭环反馈控制技术，交流电输入后经过整流、逆变、高频变压器、高频整流滤波后输出。动态响应快，过流能力强，输出纹波低，体积小、重量轻、效率高，操作简便，确保了长期满负荷运行的稳定、可靠。
开关直流电源具有CV、CC工作模式自动切换功能，将开关电源的电压和电流展宽，实现了电压和电流的大范围调节，扩大了开关电源的应用领域。电源的控制芯片采用目前比较成熟的进口元件，电源的功率部件采用国际上最新研制的大功率器件。
技术参数
输入电压：380V+10%，三相三线+地线；220V+10%，单相+地线（小功率）
输入频率：50Hz+10%

输出电压：0V～满量程可调
输出电流：0A～满量程可调
输出电压精度：≤0.5%F.S
输出电流精度：≤0.5%F.S
显示精度：≤0.5%F.S
负载效应（负载调整率：≤0.5%FS
电源效应(电源调整率)：≤0.5%FS
时漂：≤0.3%FS （仅由于电源连续工作时间大于8小时时引起的输出电压变化率）
温漂：≤0.03%/℃（半小时内）（仅由于在电源使用环境温度范围内，由环境温度变化引起的输出电压变化率）
电压显示分辨率：四位显示；精度：±1% +1个字（30V＜Ue＜1000V）
电流显示分辨率：四位显示；精度：±1% +1个字（50A＜Ie＜1000A）
纹波（Vrms）：≤0.5% +10mV F.S（ 80%~100%额定阻性负载）

保护装置：过流保护、过压保护、功率装置过热保护、输出短路保护。
操作方式：电位器（十圈）
冷却方式：强制风冷
噪声：≤65dB（1m外测试）
工作温度：0℃～45℃
工作湿度：10%～90%（无凝露）

海拔高度：≤3000m

开关电源选配项目

1上位机通讯接口：电源选配RS232或RS485接口。通讯协议支持国际标准MODBUS通讯协议。

2外部模拟量接口：支持0V~5V，0V~10V外部模拟电压调节和检测。

3电量泄放装置：泄放装置可用于电机在做试验测试时消耗电机产生的反冲能量，防止反冲电压造成电机控制器损坏。

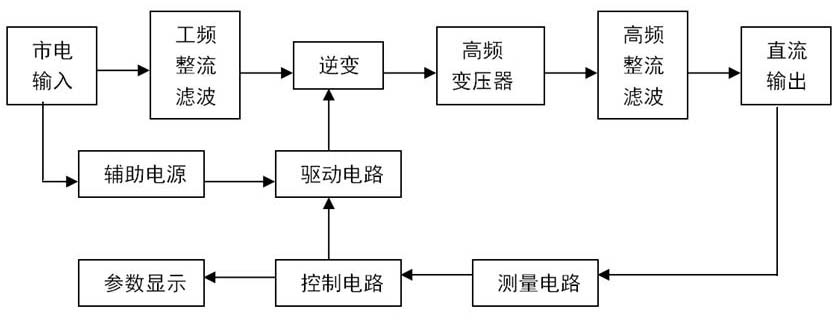

开关电源工作原理

开关电源工作原理，开关电源原理图
