产品特点
•具有输出短路、过载、输入欠压等保护功能
技术参数
技术参数\型号 INB7201 输入 容量(VA) 1000 额定功率(W) 800 直流输入额定电压(VDC) 72 直流电压允许范围(VDC) 60～85 直流欠压保护点(VDC) 60 直流过压保护点(VDC) 85 输出 输出波形 正弦波 输出电压精度 AC220V±3% 输出频率精度 50Hz±0.5 额定输出电流(A) 4.5 输出波形失真率（THD） ≤3%（线性负载） 动态响应（负载0～100%） 5%，≤30ms 功率因数（PF） 0.8 逆变效率（80%阻性负载） ＞85% 过载能力 120%，60s;150%，10s 逆变器保护 蓄电池欠压保护、蓄电池过压保护、输出过载保护、 过热保护、防雷保护 工作环境 工作环境温度 -25℃～+50℃ 相对湿度 0-95% 不结露 海拔高度 ≤4000m（海拔超过2000米需降额使用） 噪音（1米） ≤50dB 机箱尺寸（深*宽*高） 400*250*120 重量 15KG
技术参数\型号
INB7201
输入
容量(VA)
1000
额定功率(W)
800
直流输入额定电压(VDC)
72
直流电压允许范围(VDC)
60～85
直流欠压保护点(VDC)
60
直流过压保护点(VDC)
85
输出
输出波形
正弦波
输出电压精度
AC220V±3%
输出频率精度
50Hz±0.5
额定输出电流(A)
4.5
输出波形失真率（THD）
≤3%（线性负载）
动态响应（负载0～100%）
5%，≤30ms
功率因数（PF）
0.8
逆变效率（80%阻性负载）
＞85%
过载能力
120%，60s;150%，10s
逆变器保护
蓄电池欠压保护、蓄电池过压保护、输出过载保护、 过热保护、防雷保护
工作环境
工作环境温度
-25℃～+50℃
相对湿度
0-95% 不结露
海拔高度
≤4000m（海拔超过2000米需降额使用）
噪音（1米）
≤50dB
机箱尺寸（深*宽*高）
400*250*120
重量
15KG
面板示意图

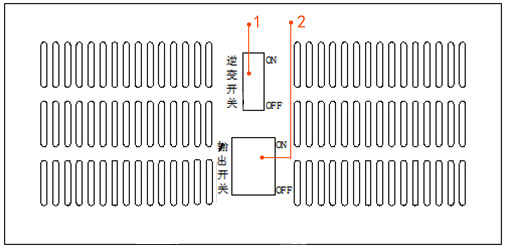

车载逆变器前面板示意图
1、逆变启停开关，正确接入电源输入后，通过该开关启停逆变器逆变功能。将开关置于“ON”状态启动逆变，置于“OFF”状态停止逆变。
2、交流输出开关，将开关置于“ON”状态接通电源输出，置于“OFF”状态停止电源输出。

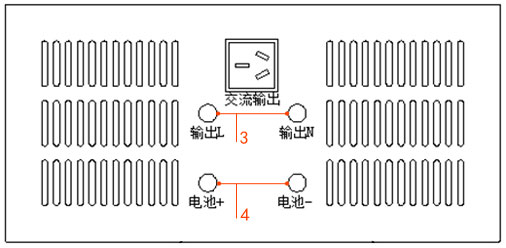

车载逆变电源后面板示意图
3、电池输入，电池输入连接，连接时注意电池正负极性，请勿接反。
4、交流输出，连接车载设备，为负载供电。
